트위스트 페어 케이블은 도체인 두 개의 구리선을 꼬아서 만드는 대표적인 유선 통신 매체로써, 값이 싸고 설치가 간편하면서도 외부 간섭에 의한 잡음과 인접 트위스트 페어와의 혼선에 의한 잡음을 효과적으로 제거할 수 있는 장점이 있다.
- 신호선 : 데이터 신호 전송
- 예를 들면 데이터 전송을 위해 A 볼트 / 0 볼트 신호를 보낸다.
- 기준선 : 미리 정해진 참조 신호 전송(잡음을 제거하기 위한 신호를 보냄, 즉 참조하여 데이터와 잡을을 비교하기 위해 사용)
- 일정한 신호를 만들어서 보냄 예를 들면 처음부터 끝까지 - A볼트의 신호를 만들어서 보낸다.
잡음 제거와 신호 수신
- (신호선의 데이터신호 + 잡음신호) - (기준선의 참조신호 + 잡음신호)
- 델타A-델타B의 값이 0이나와야 한다.

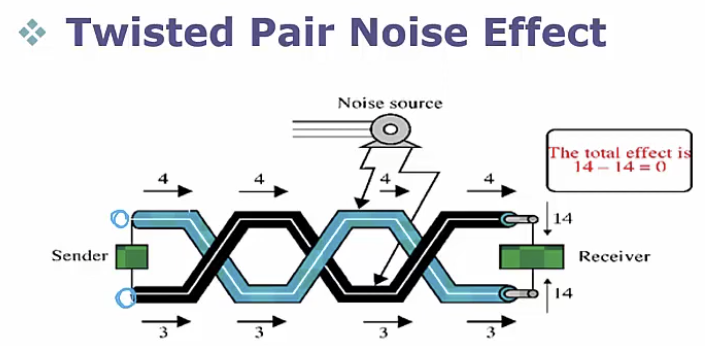

아래 그림처럼 꼬아 놓으면 잡음으로부터 평균 영향이 똑같아 진다. 만약에 평행하다면 잡음으로부터 영향이 다르기 때문에
0이 될수가 없다.
Electromagnetic Interference Cancellation(전자기 간섭)
- 전선에 전류가 흐를 때 자기장 발생
- 자기장 진행방향 우측으로 회전하는 전류(유도 전류) 발생
- 다른 전선에 잡음으로 유입, 이를 혼전 잡음, 간선 잡음이라고 부른다.
전선이 평행하면 신호선에는 왼쪽으로 전류가 유입되고, 기준선은 오른쪽으로 전류가 유입되어 잡음의 값이 틀리다.
꼬인 선은 왼쪽, 오른쪽 번가라가면 서로 상쇄되어 평균적으로 평균 잡음이 값이 0가된다.
비차페 트위스트 페어 케이블 (UTP)
- 도체(conductor)인 구리선을 절연체(insulation)로 감싼 다음 꼬아서 페어로 구성
- 4개의 페어를 외부 피복으로 묶어서 하나의 표준 케이블로 제작
- 청+청백 / 주황+주황백 / 녹+녹백 / 갈+갈백으로 구분
- 단색의 전선은 해당 단색과 흰색이 섞인 줄무늬 전선과 꼬여져 페어 형성

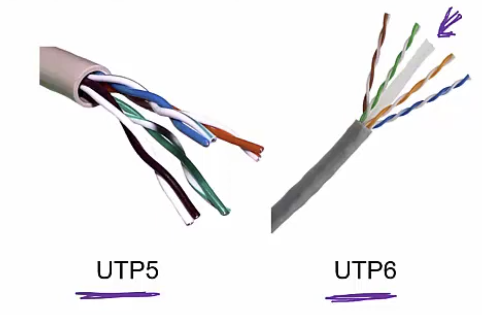

UTP 등급
- 구리선의 굵기와 페어의 꼬임 정도에 차이로 등급을 나뉨 (꼬임이 많다는건 그만큼 잡음 제거에 더 효과적임)
UTP 커넥터
케이블 유형
- 스트레이트 쓰루 케이블
- 서로 다른 유형의 장치 연결
- 컴퓨터를 스위치의 빌반 포트에 연결
- 컴퓨터를 케이블/DSL 모뎀의 LAN 포트에 연결
- 라우터의 WAN 포트와 케이블/DSL 모뎀의 LAN 포트 연결
- 라우터의 LAN 포트와 스위치의 Uplink 포트 연결
- 스위치의 Uplink 포트를 다른 스위치의 일반 포트에 연결

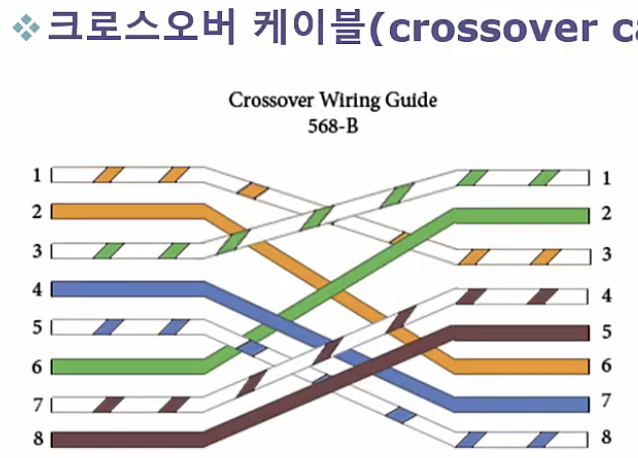

- 크로스오버 케이블
- 서로 같은 유형의 장치 연결
- 두 컴퓨터를 직접 연결
- 라우터의 LAN 포트와 스위치의 일반 포트 연결
- 두 스위치를 모두 일반 포트를 사용하여 연결
- 롤오버 케이블
- 라우터, 스위치와 같은 통신 장치와 터미널간의 시리널 통신을 위한 콘솔 케이블로 개발
차페 트위스트 페어 케이블 (STP)
- 페어 외부 그리고/또는 페어 그룹 외부에 전자기적인 간접을 차단하는 차폐막을 씌움

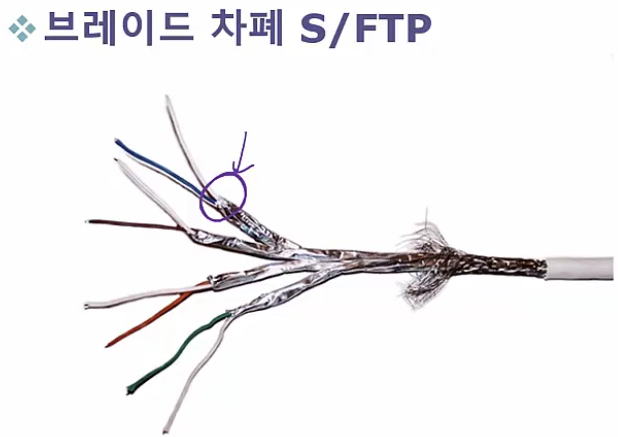

- 차폐막 : 알루미늄 포일 또는 가는 전선을 철망 형태로 조직한 브레이드(braid)로 설치
- STP는 6등급 이상의 고급 TP 케이블 제작
- 8.2등급 S/FTP는 최대 40Gbps 전송속도 지원
- F/UTP, U/FTP, F/FTP로 3가지 종류로 만들 수 있음.
